4MCAD v.23: Nuove Caratteristiche e Comandi
• 4MCAD 23 è fino a 7 volte più veloce durante la selezione delle entità, 2 volte più veloce durante la gestione di grip, snap e rigenerazione.
• 4MCAD 23 supporta dispositivi di input 3Dconnexion
• Funzioni API migliorate
• Motore grafico OpenGL completamente rifattorizzato
• Ripristinare le impostazioni predefinite del programma dal menu Start
• Stili di tabella e modifica della tabella migliorati
• Creare e modificare gruppi di fogli
• Inserisci blocchi dinamici
• Importa file .pdf con opzioni più avanzate
• Importazione di file mappa (file .shp, .sdf, .sqlite)
• Transizioni di visualizzazione dinamiche
• Comando Dimbreak
• Impugnature avanzate per blocchi e gruppi
• Comando Layer precedente
• Possibilità di disattivare il movimento dell'entità quando si fa clic e si trascina il mouse
• Possibilità di ripristinare uno stato di livello nella finestra corrente, in tutte le finestre, in tutti i layout e nelle finestre o nella scheda Modello
• Introdotti gli array associativi con il comando Modifica array
• 4MCAD 23 PRO ora importa i file Autodesk® Revit® 2021, specifica le unità di disegno AEC, converte un'entità esistente in un percorso del raggio e determina la levigatezza (livello di dettaglio) delle curve nei sottofondi BIM creati da file .rvt
• Diversi miglioramenti nella modifica e nella selezione di entità, livelli, testo, interfaccia utente ecc.
4MCAD: Caratteristiche e Comandi
I. Punti rilevanti per 4MCAD PRO
Interoperabilità – lavorando con file
- Conversione da PDF in CAD (DWG file)
- Importazione Revit file (formati file RFA e RVT)
- Importazione ed esportazione file in formato IGES
- Importazione ed esportazione file in formato STEP
- Lavorando con punto nuvole – allegando punto nuvola .rcp/.rcs file
Nuovi BIM entità/oggetti
- ADT Oggetti (desktop architettonico oggetti): Creazione muri ADT, aperture (finestre, porte), pareti divisorie, scale, rampe, tetti, parapetti, perni, travetti ecc.
- Conversione di entità in muri e solai.
- Elementi di acciaio: creazione e carpenteria di elementi: profili, lastre, bulloni, perni, travetti ecc.
- Elementi di legno: creazione e carpenteria di elementi.
- Creazione di linee di elevazione e di linee di sezione.
3D Modelli di Solidi
- Conversione di entità in reti oppure superfici tridimensionali usando i comandi Convertire in Rete e Convertire in Superfice.
- Modellatore Sfaccettato per disegnare i seguenti 3D tipi di entità: parallelepipedo (FMBOX), cono (FMCONE), cilindro (FMCYLINDER), piramide (FMPYRAMID), sfera (FMSPHERE), ed anello (FMTORUS).
- Disegnare linee di costruzione usando il nuovo comando Linea Costruzione.
- Comandi FM3DCONVERT e FMEXTRUDE per convertire più tipi di entità tridimensionali in altri tipi di entità tridimensionali.

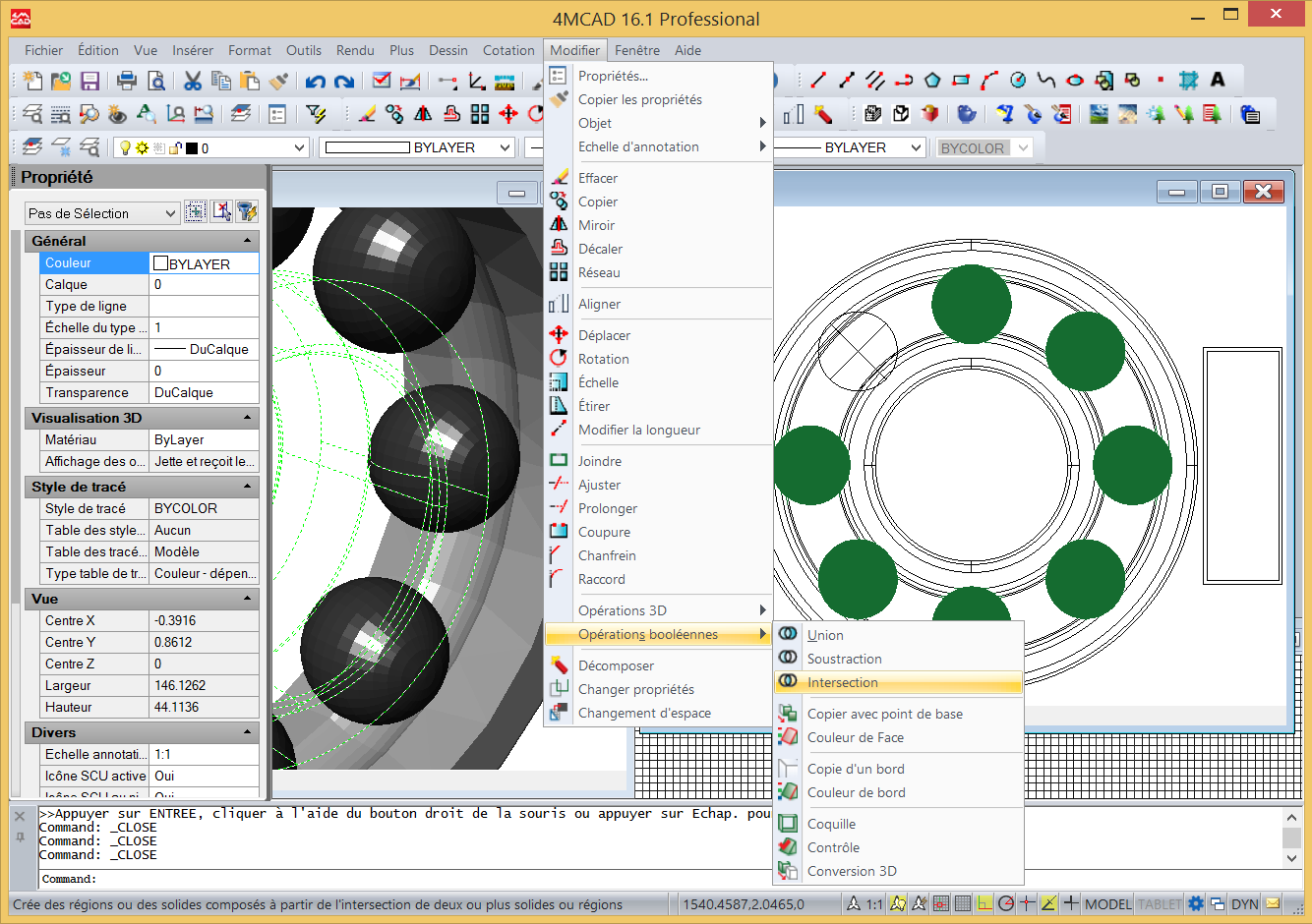

- Modificare le entità 3D del nuovo Modellatore Sfaccettato: 3D conversione (FM3DCONVERT), estrusione (FMEXTRUDE), intersecare (FMINTERSECT), ruotare (FMREVOLVE), sottrarre (FMSUBTRACT), ed unire (FMUNION).
II. Caratteristiche Generali per 4MCAD
(Applicato in tutte le versioni - 4MCAD Classico, 4MCAD Standard e 4MCAD PRO)
Più recente DWG formato
- Leggere/Scrivere in formato Autocad2018 (la versione precedente 19 ha solo la funzione Leggere)
Interfaccia
- Paletta Strumenti (Paletta Strumenti simile ad Acad)
- Menu nastro & menu barra interfaccia, insieme entrambi allo stesso momento.
- Comando “Salva Spazio lavoro” (WSSAVE) per salvare uno spazio lavoro e le sue impostazioni.
- Comando “Chiudere Tutti gli Altri” (CLOSEALLOTHER) per chiudere tutte le finestre dei disegni eccetto la corrente.
- Altri miglioramenti: Comando rapido CUI, Destro-clic all’etichetta disegno per visualizzare le opzioni dell’etichetta, Tipi Cursore (regolare, mirino e XOR quando si sovrapposta alla stessa area di colore), ecc
Blocchi e Referenze Esterne
- Nuovo comando Convertire Blocco in XRef per convertire ogni evento di un blocco selezionato in una referenza esterna.
Selezionando e modificando entità
- Selezionare comando Filtro per visualizzare il pannello Selezione Filtro (permette di filtrare e selezionare entità per layer, colore, tipo entità, e tipolinea).
- Selezionare etichetta Ciclica per specificare il modo di selezionare quando l’entità selezionate si sovrapposizionano.
- Comando Eccessivo per eliminare oppure combinare entità duplicate o sovrapposizionate.
- Visualizzare e selezionare una gamma di azioni sulla barra comandi Disfare/Rifare
- Comando Addensare per convertire superfici e reti in solidi tridimensionali con uno spessore specifico (4MCAD PRO).
- Prese addizionali e proprietà a poligoni, rettangoli e linee di interruzione, per modifiche inteligenti.
Visualizzando
- Comando Nuova CAMERA per creare e modificare le impostazioni di visualizzazione di un disegno.
Testo
- Lavorare con testo multilinea usando tipi di caratteri destra-a-sinistra.
- Creare tipi addizionali di liste per testi multilinea.
- Ridimensionamento testo usando il comando Scala Testo.
- Disegnare un cerchio, un rettangolo, oppure una linea tratteggiata intorno ad un testo usando il comando Rinchiudere Testo in Forma.
- Posizionare testo dentro uno spazio definito usando il comando Adatta Testo.
Stampa
- Esportare Layout in Modello (.dwg)
- Pubblicare disegno in DWF e DWFx.
- Comando Auto Pubblicare per creare automaticamente file elettronici (.dwf/.pdf) dal disegno corrente.
APP
- .NET involucri per oggetti architettonici.
- Carica applicazioni IRX automaticamente in IntelliCAD per via della registrazione.
Prestazioni migliorate
- Prestazione migliorata quando si usa snap in file .pdf, blocchi con tante entità nidificate e punti nuvola.
- Zoom e Pan, 3 volte più veloce per referenze esterne troncate.
- Apertura di file di referenze esterne molto più rapida.
- Prestazione migliorata quando si seleziona da una finestra.
- Salvataggio incrementale di file .dwg viene supportato, fornendo salvataggio molto più veloce di grandi file .dwg che contengono solo alcune modifiche.
- Nuovi sistemi di variabili: AECAUTOUPDATE, AUTOMATICPUB, AUTOPUBLISHPATH, BLOCKEDITLOCK, CROSSHAIRMODE, OVERKILLMODE, OVERKILLTOLERANCE, OVERKILLTOLARCCHORD, OVERKILLTOLARCENDPOINT, REFPATHTYPE, SELECTIONCYCLING, SJTABTINDEX, TASKBAR, WOODTABINDEX, e XREFNOTIFY.
|
|
|
Caratteristiche CAD |
4MCAD Classico |
4MCAD Standard |
4MCAD PRO |
AutoCAD® Full |
AutoCAD® LT |
Supporto di file nativo .dwg |
√
|
√
|
√
|
√
|
√
|
Supporto di file *.dwg da v2.5 sino all'Ultima Versione |
√
|
√
|
√
|
|
|
Supporto Classica Barra Strumenti e Nastro GUI |
√
|
√
|
√
|
√
|
√
|
Supporto apertura file nativo MicroStation *.dgn |
√
|
√
|
√
|
|
|
Apertura/Salva - Supporto estensioni file *.dwg, *.dxf, *,dwf, *.dxb & *.dwt |
√
|
√
|
√
|
√
|
√
|
Esportazione - Supporto 2D/3D estensioni file *.pdf, *.svg, *,dwf, *.bmp, *.emf, *.wmf, *.dwf & *.stl |
√
|
√
|
√
|
√
|
√
|
Importazione - Supporto 3D Collada *.dae |
√
|
√
|
√
|
|
|
Importazione/Esportazione - Supporto ACIS 3D Solidi *.sat |
√
|
√
|
√
|
√
|
|
STEP & IGES Importazione/Esportazione |
|
|
√
|
√
|
|
Vettore PDF file Importazione per modifica diretta |
√
|
√
|
√
|
√
|
√
|
BIM supporto *.ifc, *.rvt/*.rfa |
|
|
√
|
|
|
Allegare punto nuvola .rcp/.rcs file. |
√
|
√
|
√
|
|
|
Supporto per comando Linea |
√
|
√
|
√
|
√
|
√
|
Supporto per comandi di superfice 3D |
√
|
√
|
√
|
√
|
|
Modello Sfaccettato per disegni 3D leggeri. |
√
|
√
|
√
|
√
|
|
Supporto per 3D modelli Solidi |
|
|
√
|
√
|
|
Entità architettoniche come muri, finestre, porte, aperture, scale, ringhiere & solai, ecc. |
|
|
√
|
|
|
Libreria Blocchi con più di 1000 blocchi |
|
|
√
|
|
|
CTB file tabella colori / STB file tabella stili |
√
|
√
|
√
|
√
|
√
|
3D PDF Esportazione |
√
|
√
|
√
|
√
|
√
|
3D Stampa file |
√
|
√
|
√
|
√
|
|
Stampare, Pubblicare con eTransmit |
√
|
√
|
√
|
√
|
√
|
AUTOLISP |
√
|
√
|
√
|
√
|
√
|
VISUAL LISP |
|
|
√
|
√
|
√
|
Supporto di Autodesk® Sviluppo Sistema (ADS) |
√
|
√
|
√
|
√
|
√
|
Oggetto IRX per creazione entità personalizzata |
√
|
√
|
√
|
√
|
√
|
AutoCAD® software menu (.mnu) e script (.scr) file |
√
|
√
|
√
|
√
|
√
|
Oggetto IRX per creazione entità personalizzata |
√
|
√
|
√
|
√
|
√
|
Microsoft Visual Basic per Applicazioni - VBA 7.1 |
|
|
√
|
√
|
|
Supporto Raster Immagine (Vedi lista completa di estensioni file immagine supportate) |
|
√ |
√ |
√ |
|
Lavorare con Multipla Apertura Disegni |
√ |
√ |
√ |
√ |
√ |
Esplorare per gestione layer, blocchi, tipi linee, ed altro |
√ |
√ |
√ |
√ |
√ |
Strumenti Rapidi |
√ |
√ |
√ |
√ |
|
Palette Strumenti |
√ |
√ |
√ |
√ |
√ |
Microsoft .NET 4.5 APP |
√ |
√ |
√ |
√ |
|
Registrazione Sceneggiatura |
√ |
√ |
√ |
√ |
|
Anteprima Grafica Blocco |
√ |
√ |
√ |
√ |
√ |
Importazione Dinamica |
√ |
√ |
√ |
√ |
√ |
Trovare e sostituire blocchi |
|
√ |
√ |
√ |
√ |
PDF in DWG Aggiungi su modulo (convertire PDF file in DWG file) |
|
|
√ |
√ |
|
Interpretazione Foto realistica Avanzata 3D |
|
√ |
√ |
√ |
|
Gestione Libreria Blocchi |
|
|
√ |
|
|
|
|
